Bên trong Note 7 khó sửa, vẫn dùng tản nhiệt chất lỏng

Một sản phẩm khi được thiết kế ra không chỉ được kiểm tra về độ bền, hiệu năng mà còn cả độ dễ trong việc sửa chữa của nó nữa. Với một sản phẩm chống nước như Galaxy Note 7 thì iFix chấm điểm như nào?

Theo như iFix đánh giá thì Galaxy Note 7 chỉ đạt 4/10 về độ sửa chữa. Cũng khá là dễ hiểu thôi khi 1 sản phẩm chống nước tốt như thế thì Samsung hẳn đã phải gia công rất kĩ càng. Cụ thể hơn, thiết kế của Galaxy Note 7 có nhiều chỗ được dính khá chặt bằng keo, nhưng vẫn được thiết kế theo dạng module nên cũng dễ tháo. Giờ chúng ta bắt đầu tháo thử nào.

Nhân vật chính trước khi bị mổ xẻ

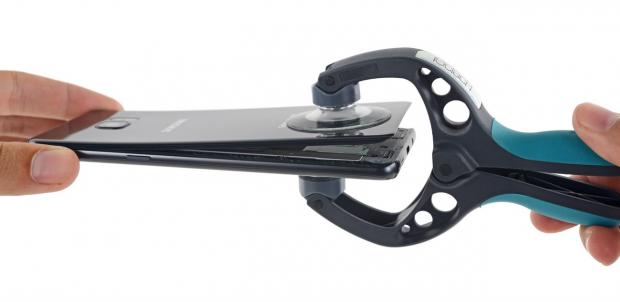

Bắt đầu, iFix chườm nóng để chảy bớt keo ra sau đó dùng kẹp chuyên dụng để tháo máy. Khá dễ dàng

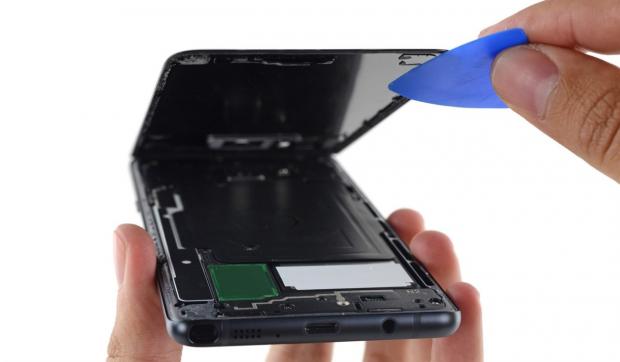

Bật luôn nắp lưng lên

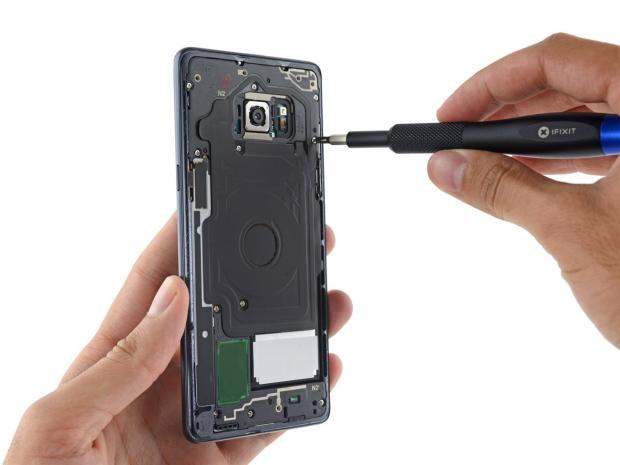

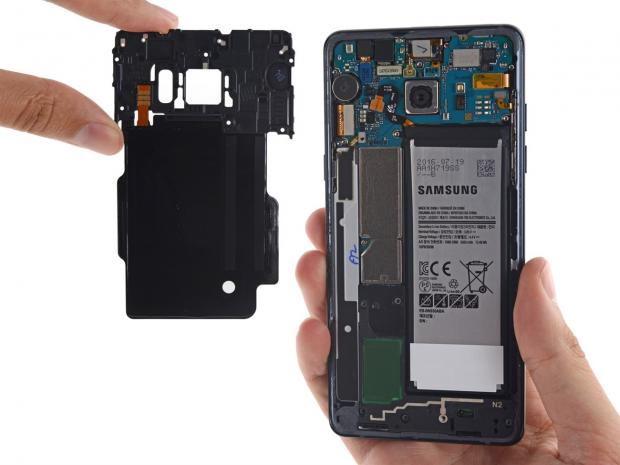

Ở giữa là cuộn dây điện để phục vụ cho sạc không dây và sạc NFC. Giờ tháo luôn phần này ra

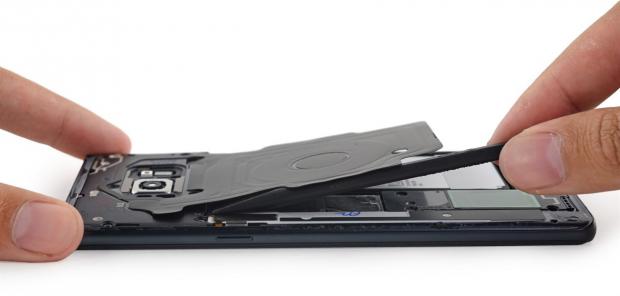

Nạy phát là lên luôn, hư thì cũng thay thế dễ dàng
Đây là bên trong máy

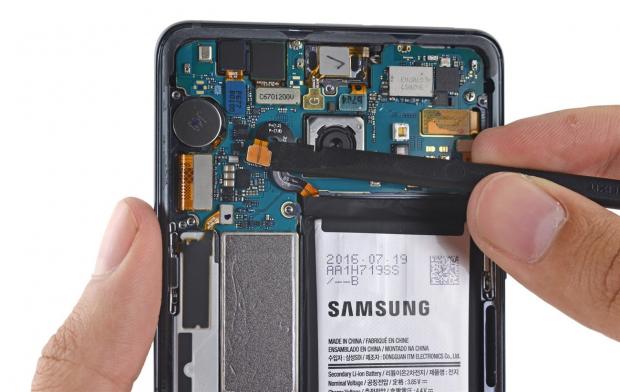

Đây là cọng cáp nối pin vào bo mạch. iFix bình luận rằng sợi dây này nhìn khá lạ

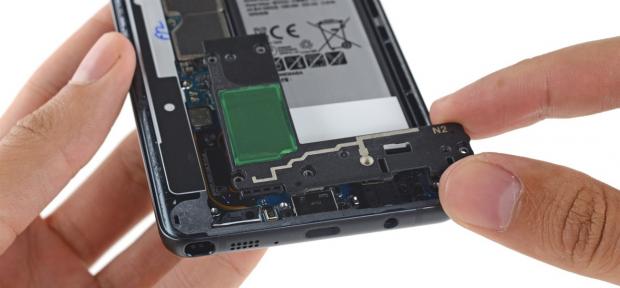

Để xem được linh kiện phía dưới thì phải tháo loa ngoài ra trước

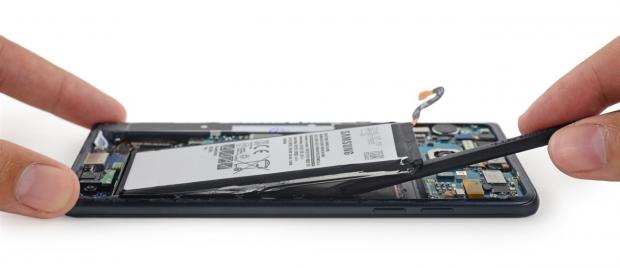

Tiếp theo là gỡ luôn phần pin để tiếp cận được phần ở dưới

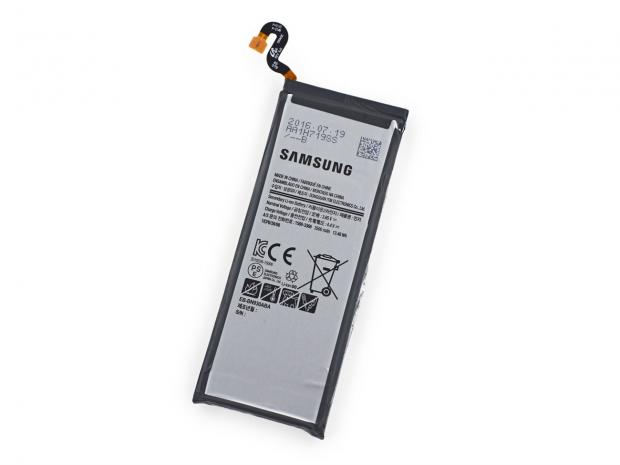

Đây là viên pin 3.500 mAh đã gây khổ sở cho Samsung trong thời gian qua

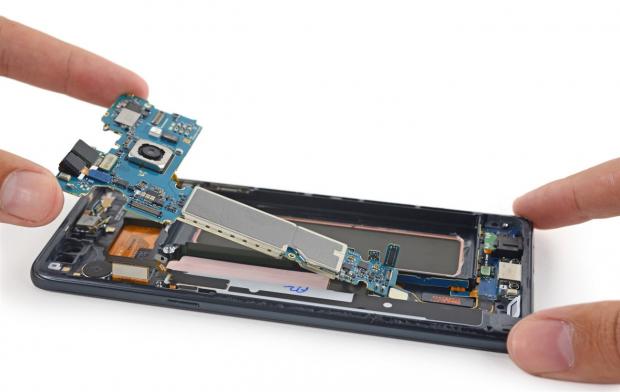

Đây là bo mạch chính của máy. Có tới 3 camera trên đó bao gồm camera trước, sau và 1 camera quét võng mạc

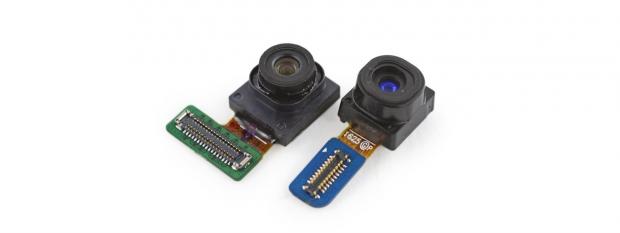

Bên trái là camera trước, bên phải là camera quét võng mạc với màu xanh dương lạ mắt

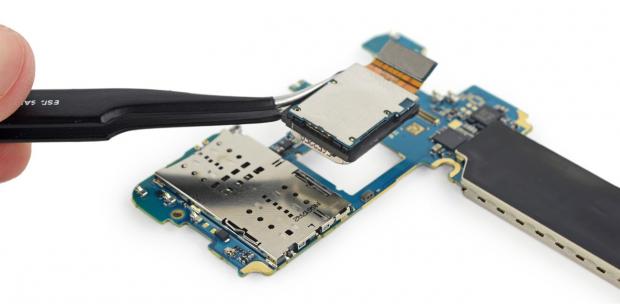

Còn đây là camera chính của Note 7 có tên là Sony IMX260 giống như Galaxy S7

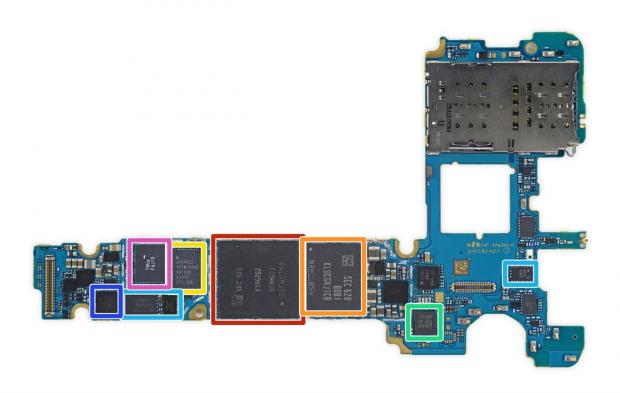

Màu đỏ là thanh RAM 4 GB được đặt chồng lên chip Snapdragon 820. Màu cam là bộ nhớ trong 64 GB. Màu xanh lá là chip NFC, xanh dương là codec âm thanh của Qualcomm

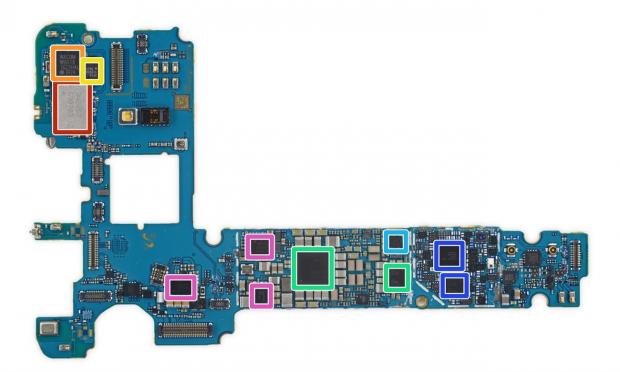

Đây là phần dưới bo mạch. Màu đỏ là card Wi-Fi, màu cam là bộ điều khiển cảm ứng. Ba phần màu hồng là bộ phận nhận năng lượng và điều khiển sạc không dây

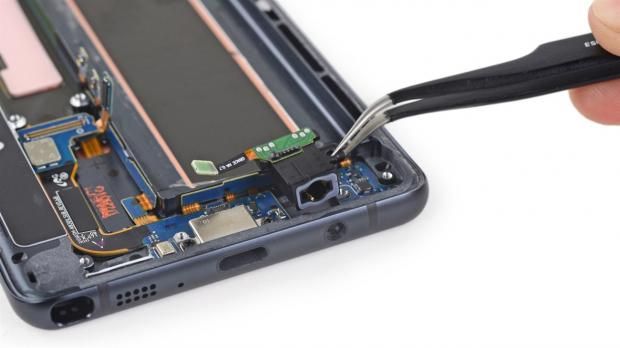

Khe cắm tai nghe có 1 viền cao su để chống nước

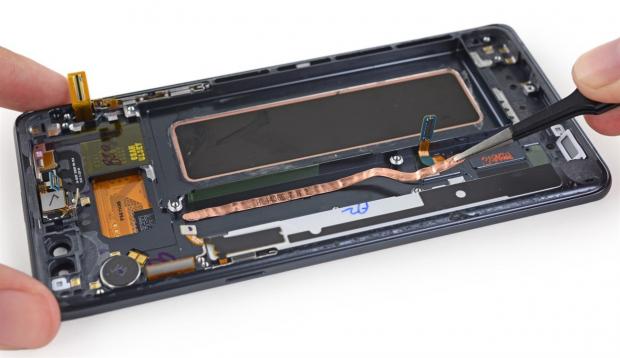

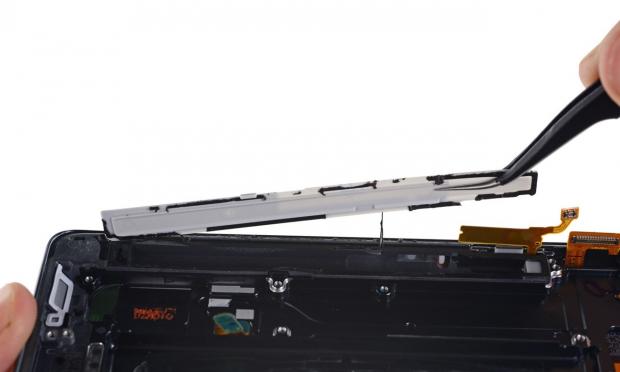

Thanh tản nhiện chất lỏng. Tương như như Galaxy S7 và S7 Edge

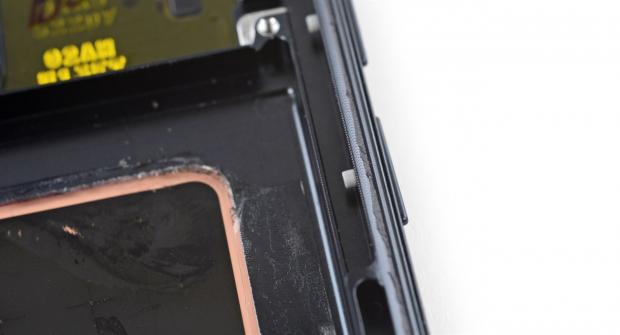

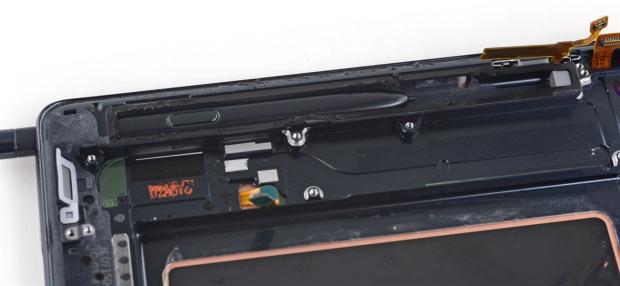

Khe để bút S-Pen có 1 miếng nhựa được dán keo vào thân máy. Chắc là để chống nước
Khi để bút S-Pen vào thì nó sẽ trông như thế này

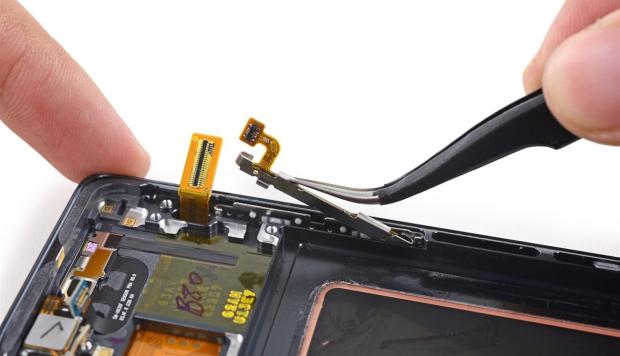

Đây là nút nhấn điều chỉnh âm lượng. Nhìn khá phức tạp hơn so với các thiết bị khác
Nút âm lượng được gắn chặt vào thân máy. Tất nhiên là để chống nước luôn rồi

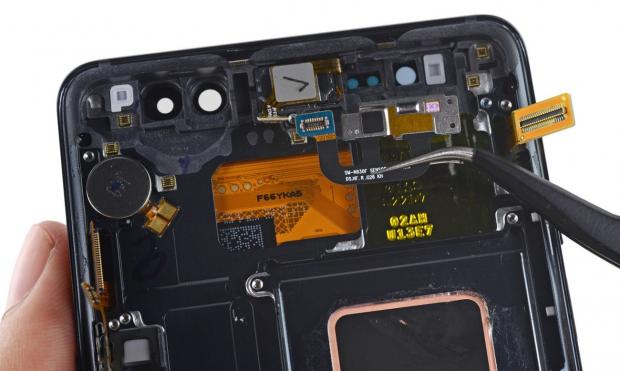

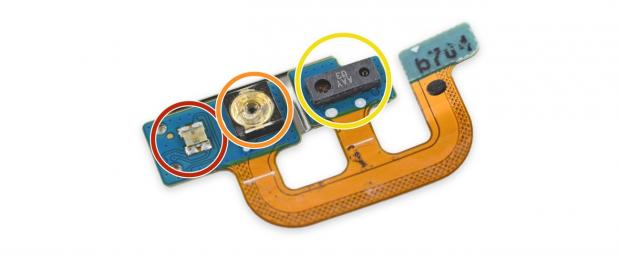

Đây là dải cảm biến phía trước
Màu đỏ là đèn LED thông báo, màu vàng là cảm biến ánh sáng và cảm biến tiệm cận, và màu cam là cảm biến chiếu tia hồng ngoại

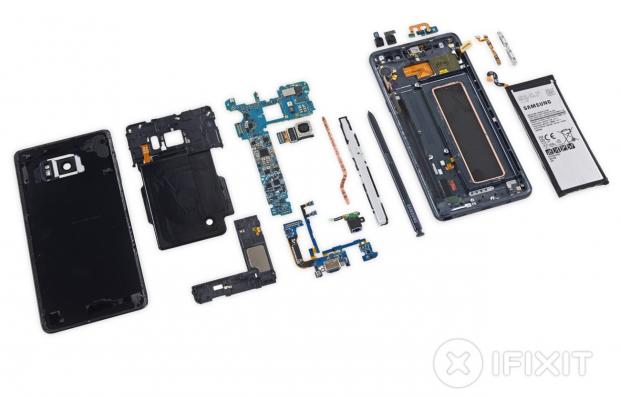

Đây là toàn bộ linh kiện




Nguồn: Thế giới di động
