Mổ bụng Samsung Galaxy Note 7: kết cấu vững chắc, rất khó sửa chữa

Như thường lệ thì cứ mỗi khi một chiếc smartphone ra đời, trang iFixit lại tiến hành “mổ bụng” để tháo ra từng linh kiện một, qua đó đánh giá xem chiếc điện thoại kết cấu có vững chắc hay không, dễ tháo dễ sửa chữa không. Siêu phẩm Samsung Galaxy Note 7 của chúng ta cũng không phải ngoại lệ, mời các bạn xem bên trong chiếc smartphone cao cấp nhất của Samsung hiện nay có những gì:

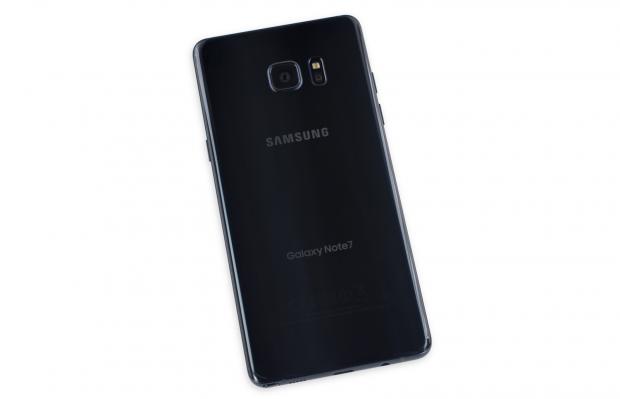

Đây là chiếc Samsung Galaxy Note 7 chuẩn bị 'lên bàn mổ'

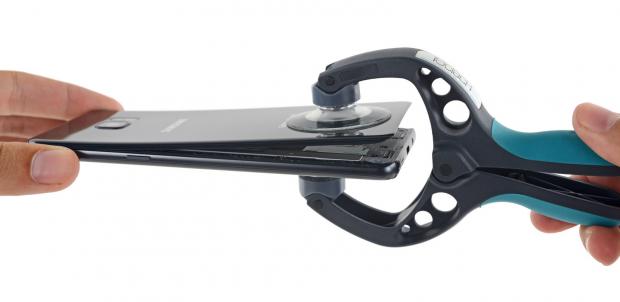

Đầu tiên là hơ nóng Note 7 để keo chảy ra, sau đó dùng kẹp chuyên dụng để tách phần nắp lưng

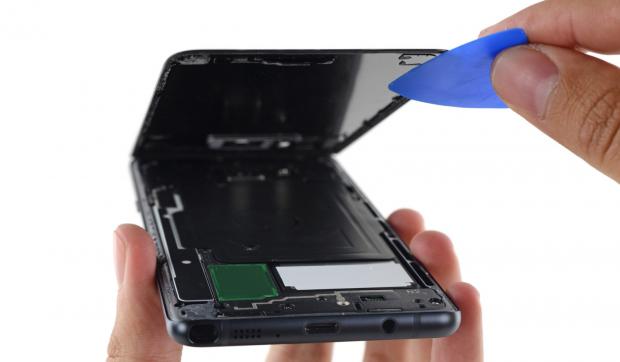

Nắp lưng được nạy ra một cách dễ dàng

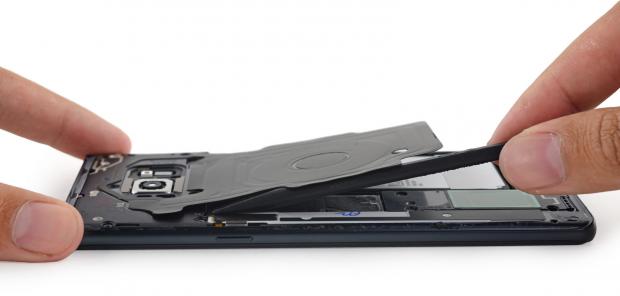

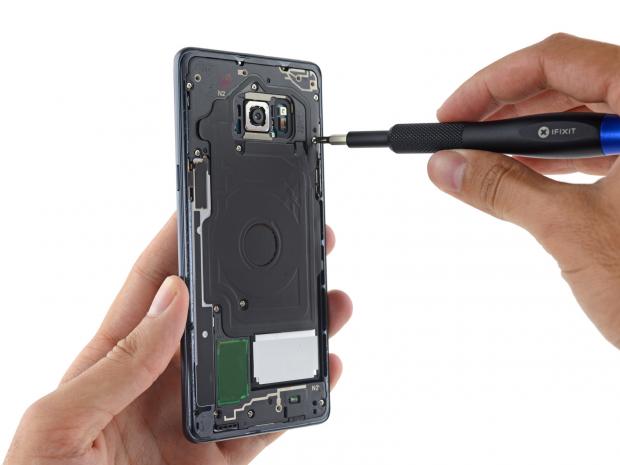

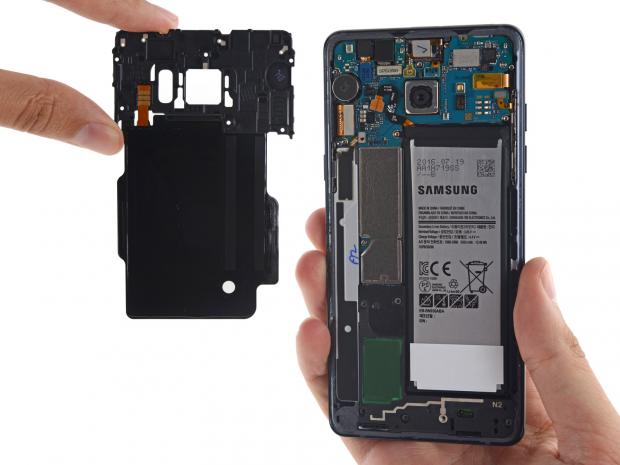

Bây giờ đã có thể tháo từng con ốc để tiến hành 'giải phẫu' Note 7. Đối tượng đầu tiên bị tháo là nắp bảo vệ cho cuộn dây phục vụ sạc nhanh cùng tính năng NFC




Phần nắp này được nạy ra khá dễ dàng




Những linh kiện bên trong Galaxy Note 7 bắt đầu lộ rõ

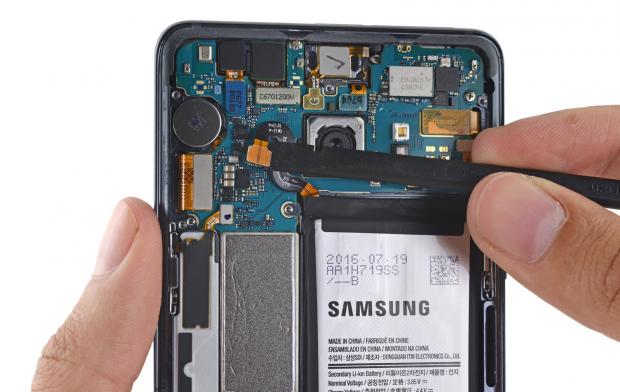

Tháo cọng cáp nối pin vào bo mạch

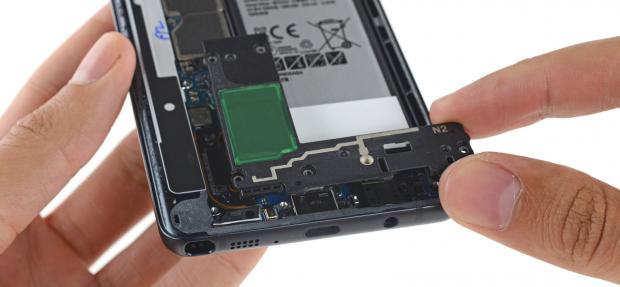

Loa ngoài sẽ là linh kiện đầu tiên phải tháo để tiếp cận với các linh kiện khác

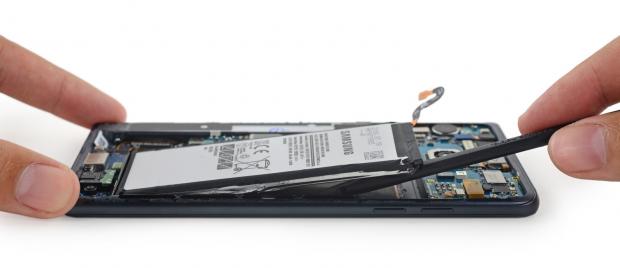

Tiếp theo là gỡ pin. Pin Note 7 được gắn vào máy bằng keo để đảm bảo sự bền vững và an toàn trong quá trình sử dụng

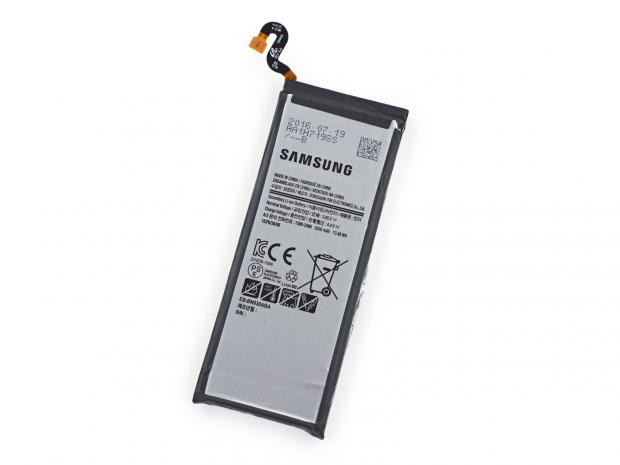

Đây là viên pin 3500 mAh của Samsung Galaxy Note 7

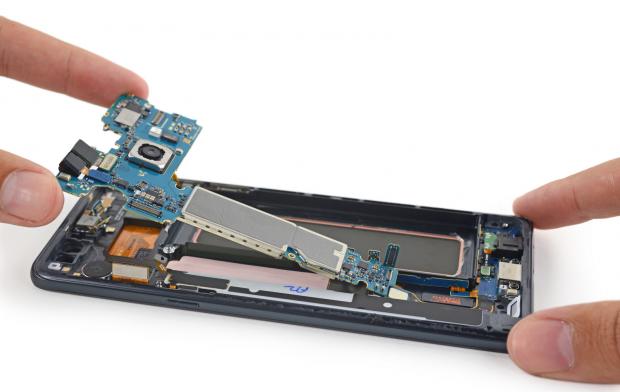

Tiếp đến là gỡ bo mạch chính. Có thể thấy đến 3 camera trên bo mạch này là camera sau, camera trước và camera nhận diện mống mắt

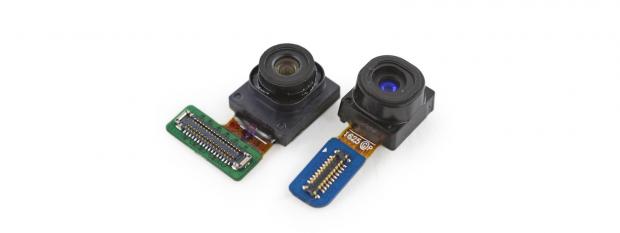

Camera trước bên trái và camera nhận diện mống mắt màu xanh bên phải

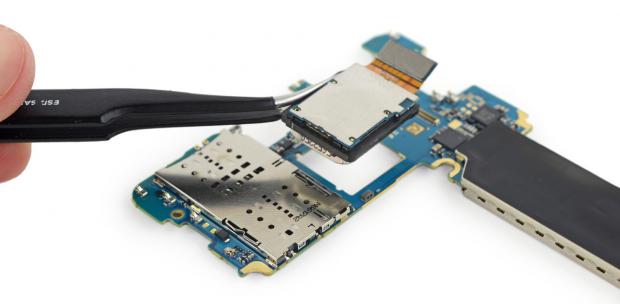

Sau hai camera trước là gỡ camera chính, ống kính này là ống kính cảm biến Sony IMX260 từng xuất hiện trên bộ đôi Galaxy S7

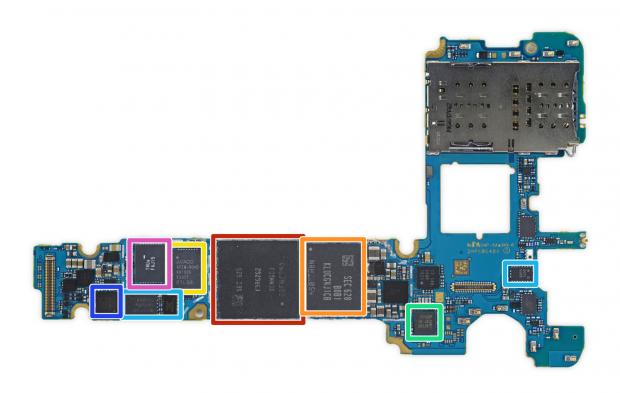

Sau khi tháo lớp chống từ EMI, đây là bo mạch chúng ta nhận được. Màu đỏ là RAM 4GB do Samsung sản xuất đặt chồng lên trên SoC Snapdragon 820 (bản ở Việt Nam dùng chip Exynos 8890). Màu cam là bộ nhớ trong 64GB cũng do Samsung sản xuất. Màu xanh lá là chip NFC của NXP, xanh dương đậm là codec âm thanh của Qualcomm.

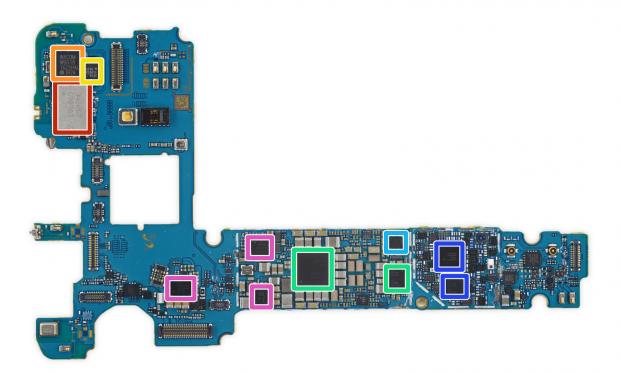

Vừa rồi là mặt trên, còn đây là mặt dưới của bo mạch có màu đỏ là chip Wi-Fi do Samsung làm, bên trong là SoC Wi-Fi của Broadcom. Màu cam là bộ điều khiển cảm ứng của Wacom, công ty mà Samsung có cổ phần trong đó. Ba con chip màu hồng là bộ nhận năng lượng và điều khiển chức năng sạc không dây.

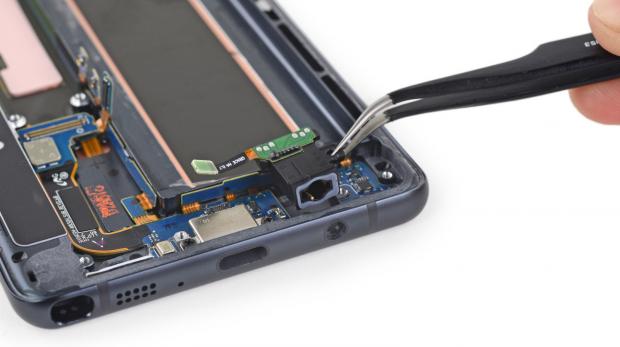

Cổng cắm tai nghe 3,5mm có cao su chống nước

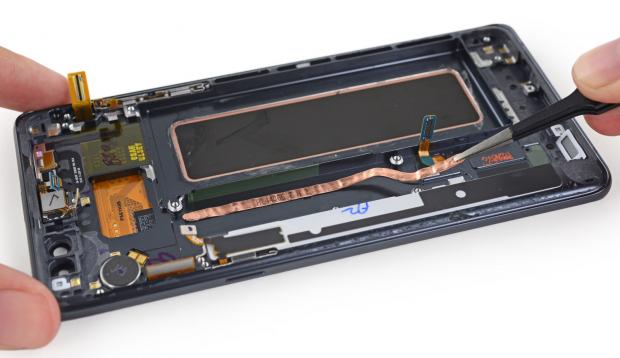

Dù Samsung không nhắc đến nhưng thực tế Note 7 vẫn sử dụng công nghệ tản nhiệt chất lỏng giống Galaxy S7 và S7 Edge, bạn có thể tìm hiểu về công nghệ này qua bài Tản nhiệt chất lỏng trên Samsung Galaxy S7 hoạt động như thế nào

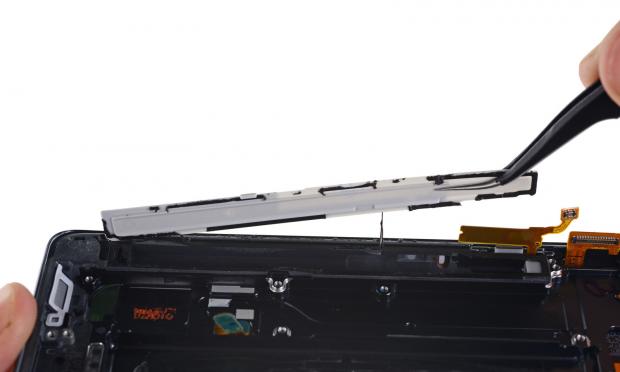

Khe cắm bút S Pen có một miếng nhựa dán vào thân máy, có lẽ là để chống nước, giúp nước không thấm qua lỗ đút bút S Pen

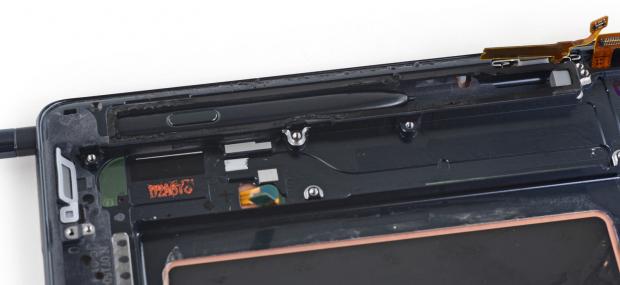

Thử cắm bút S Pen vào xem sau, năm nay Samsung đã khắc phục lỗi cắm ngược bút S Pen trên Note 5

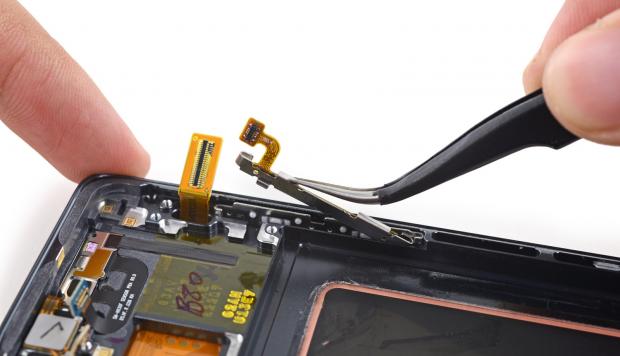

Tiếp đến là gỡ phím tăng giảm âm lượng. Theo iFixit thì phím tăng giảm âm lượng của Note 7 phức tạp hơn các sản phẩm khác




Phím tăng giảm âm lượng được gắn chặt vào thân máy

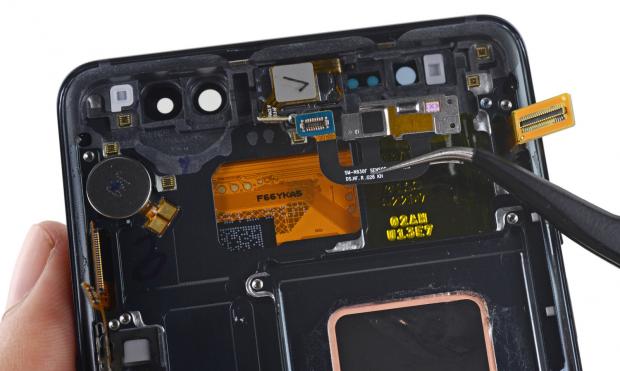

Cuối cùng là dải cảm biến ở mặt trước

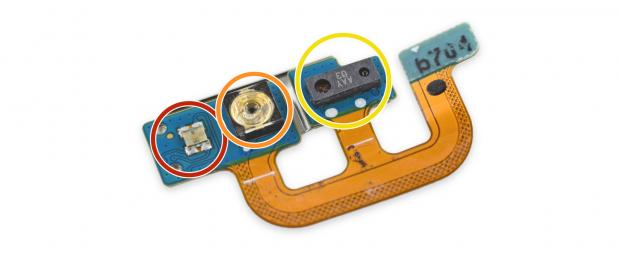

Dải cảm biến này bao gồm đèn LED thông báo (màu đỏ), cảm biến ánh sáng, cảm biến tiện cận (màu vàng) và cảm biến chiếu tia hồng ngoại (màu cam ở giữa)

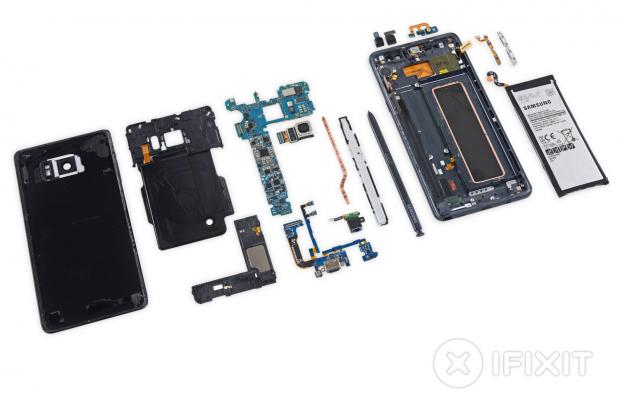

Toàn bộ linh kiện sau khi mổ bụng Samsung Galaxy Note 7, trông rất tinh xảo và đẹp mắt. iFixit đánh giá Galaxy Note 7 rất khó sửa và số điểm sửa chữa của máy chỉ là 4/10. Do đó bạn đừng nghịch ngợm mà tự tháo chiếc Note 7 của mình ra, thay vào đó hãy mang đến cho các nhân viên bảo hành của Samsung. Đặc biệt đặt mua Note 7 tại sẽ được bảo hiểm 1 năm đổi mới và chế độ chăm sóc đặc biệt của Samsung, nên nếu máy bạn có vấn đề gì hãy gọi điện ngay cho trung tâm chăm sóc khách hàng.



Quân LNH

(theo iFixit)
