Chiếc iPhone 7 Plus 'lên bàn mổ' là một bản vàng hồng. Máy có kích thước 158.2 x 77.9 x 7.3 mm.
Ảnh chụp X-quang chiếc máy trước khi tiến hành 'mổ xẻ'.
Bước 1: Tháo 2 viên ốc 2 bên cổng Lightning.
Bước 2: Mở phần màn hình ra khỏi thân máy.

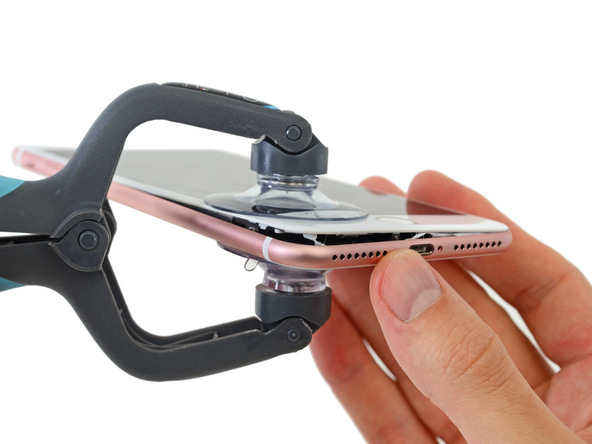

iFixit cho biết iPhone 7 Plus dùng keo gắn chắc hơn các phiên bản trước. Họ cần dùng nhiều sức hơn mới tháo được phần màn hình.
Bước 3: Chiếc máy bị chia làm 2 với phần màn hình mở sang một bên.
Nhóm 'phẫu thuật' cho biết có rất nhiều keo dính đen và trắng xung quanh các viền máy.
Bước 4: Bên trong có rất nhiều ốc cố định phần bảo vệ pin và phần nối với màn hình.
Bên trên cũng có một nhóm ốc bảo vệ phần cáp ở phía trên màn hình.
Bước 5: Ở nơi trước kia là cổng tai nghe 3,5mm, có một bộ phận không có linh kiện điện tử. Có lẽ dùng để truyền âm thanh vào micro hay truyền tín hiệu từ bộ phận Taptic engine.
Bước 6: Đây là bộ phận Taptic engine, truyền phản hồi lực khi người dùng nhấn lên phím Home cảm ứng.
Bước 7: Tháo pin khỏi iPhone 7 Plus khá dễ dàng. Apple vẫn dùng các miếng băng dính để cố định pin.
Tháo hết 3 miếng như vậy là ta có thể lấy pin ra khỏi máy.
Đây là pin của iPhone 7 Plus, có dung lượng 2.900 mAh.
Bước 8: Tháo cụm camera kép của máy.
iPhone 7 Plus có 2 cụm ống kính, đều có độ phân giải 12MP, một ống kính chụp góc rộng, ống kia chụp tele.
Bước 9: Trước khi vào đến cụm bo mạch chính, phải tháo cụm ăng-ten.
Bước 10: Bắt đầu tháo cụm bo mạch chính. Nhóm 'phẫu thuật' cho biết việc này dễ hơn iPhone trước.
Đây có lẽ là một bộ phận tản nhiệt.
Bước 11: Ô vuông đỏ là bộ vi xử lý A10 Fusion. Ô vuông xanh đậm là phần điều khiển màn hình cảm ứng.
Bước 12: Phần này chứa các chip nhận tín hiệu LTE, Bluetooth, và bộ nhớ Flash NAND 128GB của Toshiba.
Bước 13: Phần này chứa các chip xử lý âm thanh và các chip khác.
Bước 14: Chip quản lý điện năng do Texas Instrument cung cấp.
Bước 15: Tháo các bộ phận trong khu vực cổng Lightning và loa ngoài.
Đây là bộ linh kiện dùng cho cổng Lightning.
Bước 16: Tháo bộ phận loa ngoài.
Đây là linh kiện loa ngoài của iPhone 7 Plus.
Bước 17: Cuối cùng là các linh kiện bằng cao su, với chức năng chống nước cho iPhone 7 Plus.
Lỗ chọt mở khe SIM cũng được gia cố cao su.
Vòng cao su chống nước cho khe SIM.
