Bên trong Pixel 2 XL: cận cảnh cảm biến bóp viền, pin LG, chip do Google tự thiết kế

Đây là màn hình mổ xẻ như thường lệ của iFixit và lần này họ phẫu thuật chiếc Pixel 2 XL để xem bên trong nó có gì.
Bên trong Pixel 2 XL: cận cảnh cảm biến bóp viền, pin LG, chip do Google tự thiết kế

Bên dưới màn hình là một khung magie cứng làm bệ đỡ, đi vào bên trong có hai cảm biến lực bóp đặt hai bên cạnh điện thoại, pin do LG sản xuất (và khả năng cao là cả chiếc Pixel 2 XL này cũng do LG gia công cho Google). Bạn cũng sẽ được thấy Pixel Visual Core, con chip xử lý hình ảnh HDR và trí tuệ nhân tạo được Google thiết kế riêng cho Pixel 2 / Pixel 2 XL. Nhìn chung máy tương đối dễ sửa, linh kiện kiểu module nên dễ thay thế, chỉ pin hơi khó gỡ do dính keo và khung magie khá cứng. Mời anh em xem.

Nguyên vẹn

Trước khi mổ thì chụp X quang coi thử. Các khung đánh dấu màu vàng là đường ăng-ten, tức là vẫn có nhưng Google thiết kế để nó khó nhìn thấy hơn từ bên ngoài. Hai dãi màu đỏ là cảm biến bóp, chút nữa chúng ta sẽ xem kĩ hơn linh kiện này. Màu cam là mô tơ rung.


Giống với nhiều chiếc điện thoại sử dụng vỏ nhôm khác, bạn phải mở máy từ mặt trước

Màn hình có cáp dài nên nếu lỡ tay kéo hơi mạnh một chút thì cũng không bị đứt

Tháo cáp để tháo màn hình ra dễ hành xử, cục này được cố định khá chặt nên phải nạy mới ra được
Giống Pixel XL đời đầu, có một tấm khung magie nằm giữa màn hình và lớp bên trong để tạo ra lớp chống đỡ vững chắc khi bạn đè màn hình xuống

Đây là hai thành phần của chúng ta, ở khung magie bạn có thể thấy được đường ống tản nhiệt và dựa theo kiểu dáng thì nhiều khả năng đây là tản nhiệt chất lỏng

Không như pin của HTC làm năm ngoái có một dải băng đủ kéo keo ra, pin do LG sản xuất dán thẳng keo xuống khung máy và khó gỡ ra hơn. Cục này có dung lượng 3520mAh.


Kéo một lớp đồng mỏng ra để tiết lộ...

Camera chính của Pixel 2 XL, chiếc camera được đánh giá cao điểm nhất bởi DxO mobile tính tới thời điểm hiện tại. 98 điểm, vượt cả iPhone 8 Plus hay Galaxy Note 8.


Gỡ được mấy thứ linh tinh rồi, giờ là lúc tháo bo mạch ra ngoài để khám xét kĩ hơn.

Màu đỏ là chip RAM 4GB của Samsung, bên dưới là SoC Snapdragon 835, màu cam là bộ nhớ trong 64GB cũng do Samsung sản xuất, xanh dương là chip NFC và chip Wi-Fi

Và đây là con chip Pixel Visual Core được Google làm riêng cho Pixel, mã hiệu SR3HX X726C502. Con chip này giúp xử lý HDR và trí tuệ nhân tạo mạnh mẽ hơn, tiết kiệm điện hơn, nhanh hơn. Nó đang được dùng cho app camera mặc định của Pixel 2 / Pixel 2 XL và sắp tới sẽ mở ra cho các bên thứ 3 cùng sử dụng.

Gỡ dải cảm biến lực bóp ở cạnh viền của máy, từ từ, tí nữa mổ xem nó có gì bên trong


Đây là loa, một trong hai loa stereo hướng về phía trước của Pixel 2 XL

Giờ tới cảm biến lực. Nó là hai tấm bo mạch dẻo đính cảm biến lực căng (strain gauge) và được ngăn cách bằng các khối chữ nhật. Những cảm biến này sẽ thay đổi điện trở khi bị biến dạng, thông tin đó sẽ được chuyển vào cho máy xử lý. HTC U11 có lẽ cùng dùng cơ chế tương tự. Việc có hai tấm cảm biến giúp hệ thống có 'độ phân giải cao hơn', tức là ngay cả khi bạn bóp nhẹ thì máy vẫn nhận diện được. Khi bạn bóp, dải cảm biến bên ngoài sẽ bị thu ngắn lại, dải trong thì bị kéo dài ra giúp Pixel 2 XL đo được độ lực là bao nhiêu.


Nhìn kĩ hai lớp bo mạch

Bóc nó ra, mấy cục hình chữ nhật này gọi là spacer, làm nhiệm vụ ngăn cách hai dải cảm biến.

Các cảm biến mặt trước của Pixel 2 XL

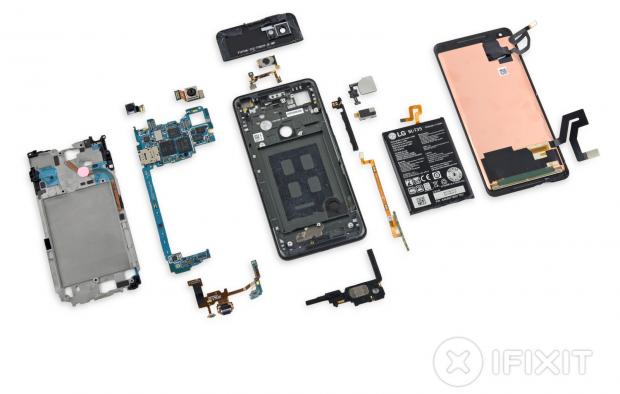

Xong!
Nguồn: iFixit
