Sau khi iFixit “mổ xẻ” Galaxy S7 cho thấy thiết kế khó sửa chữa và chỉ nhận được 3/10 điểm từ họ. Mới đây, chuyên trang công nghệ này đã tiếp tục tiến hành giải phẫu chiếc điện thoại LG G5 – đối thủ chính của Galaxy S7 trên thị trường để xem xem, liệu với thiết kế mô-đun độc đáo xuất hiện lần đầu trên thị trường smartphone, liệu thiết bị này có dễ tháo lắp và sửa chữa hay không.

Dưới đây, hãy cùng xem quá trình tháo rời LG G5 và tìm hiểu những linh kiện có trong máy:

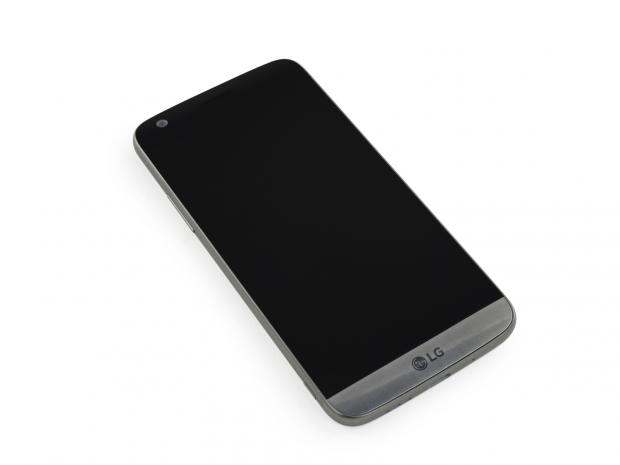

Đầu tiên, chúng ta có một chiếc LG G5 đẹp, nguyên vẹn

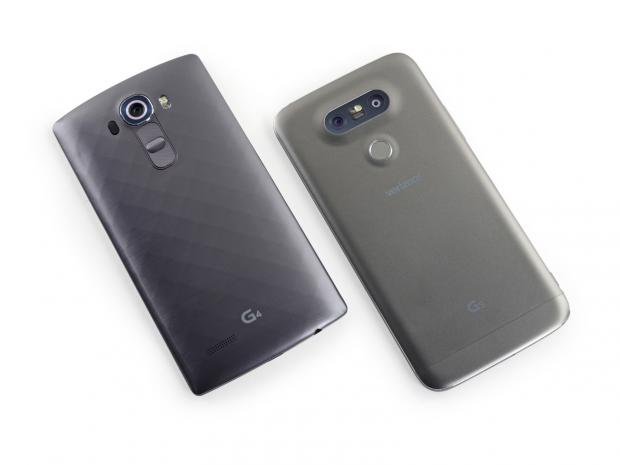

So sánh nhanh LG G4 với LG G4, thiết bị của năm ngoái có vẻ chiếm ưu thế hơn về tính thẩm mĩ, điều mà LG đã phải hi sinh để trang bị cho G5 thiết kế mô-đun

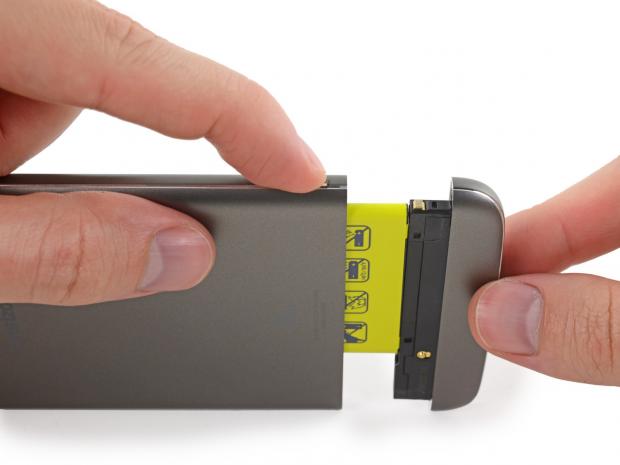

Thiết kế mô-đun cho phép LG G5 có thể tháo rời phần cạnh dưới nhờ một nút bấm ở cạnh trái để thay pin và các phụ kiện chính hãng

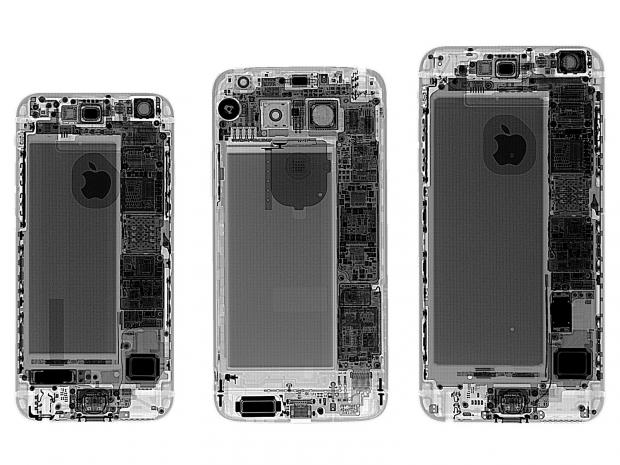

Chụp X-quang đồng thời LG G5 (giữa) và hai chiếc iPhone của Apple, ta có thể thấy được hai nhà sản xuất đã cùng lựa chọn vị trí đặt thỏi pin lệch về phía cạnh trái của thiết bị

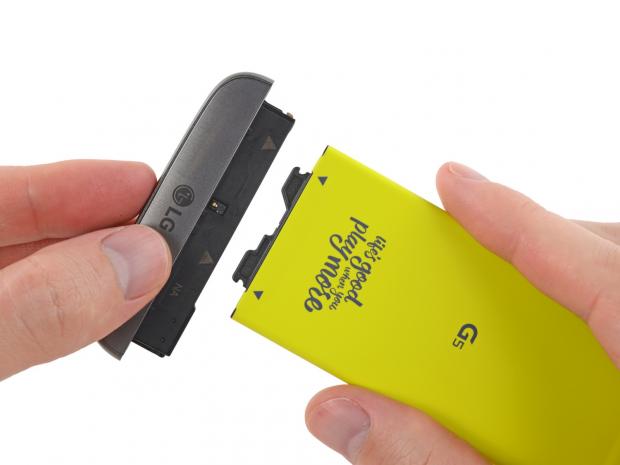

Phải dùng một lực khá mạnh mới có thể tách rời pin của LG G5 ra khỏi mô-đun của máy, Thiết bị sở hữu viên pin Li-Ion 2800 mAh, chỉ nhỉnh hơn một chút so với pin 2750 mAh của iPhone 6s Plus

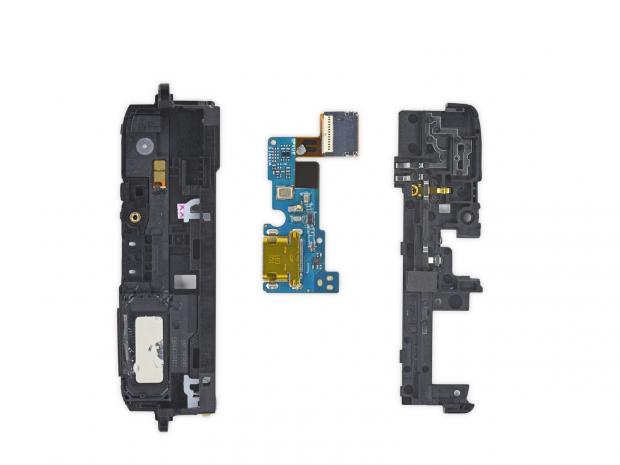

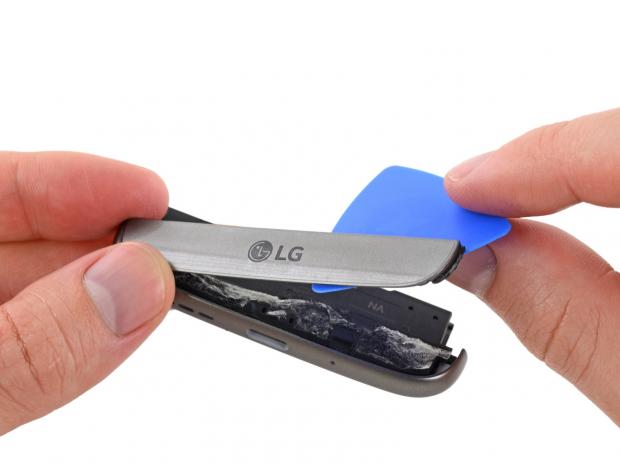

Khéo léo tách đôi mô-đun của LG G5 bằng dụng cụ chuyên dụng, ta thấy được linh kiện bên trong được LG thiết kế đơn giản hết sức có thể để phục vụ việc dễ dàng thay thế cổng USB khi lắp một phụ kiện khác

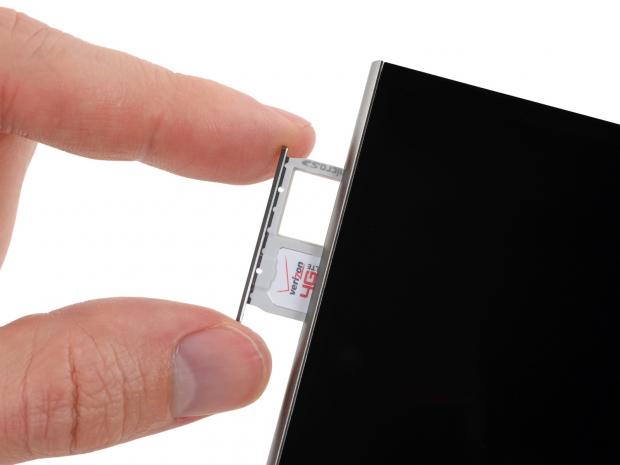

Bắt đầu tháo tới khay SIM của sản phẩm

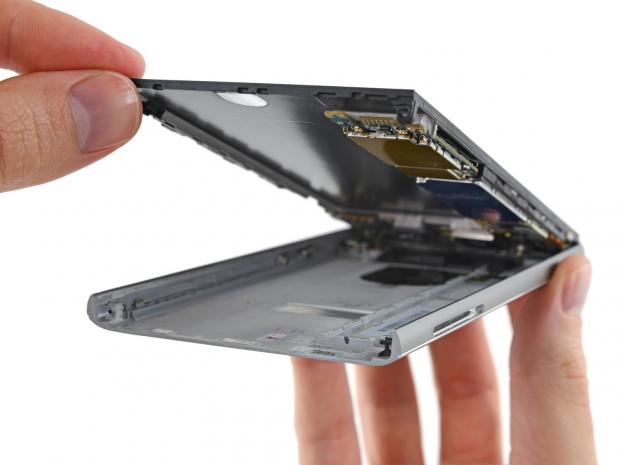

Thân máy của LG G5 được mở bung ra khá dễ dàng sau khi tháo hai con vít nhỏ và nạy lên bằng một dụng cụ đơn giản. LG hoàn toàn không dùng keo để dán bộ phận này như Samsung. Màn hình của thiết bị được gắn liền với mặt trên để nhường chỗ cho viên pin tháo rời được bên dưới.



Một linh kiện cơ học (phần khoanh tròn) được đặt giữa hai camera của thiết bị để tiếp lấy viên pin và giảm lực tác động vào thiết bị khi người dùng lắp pin vào máy

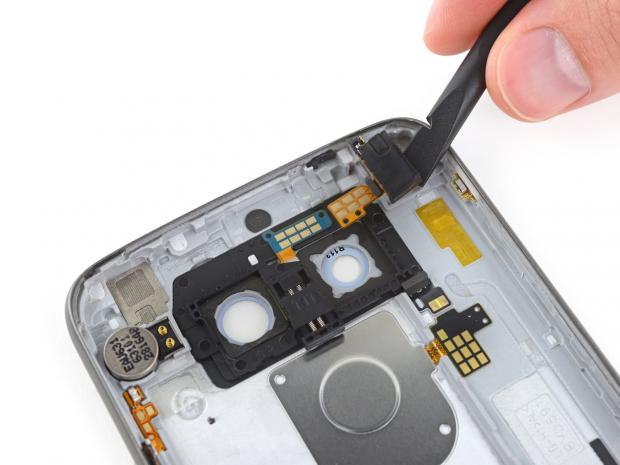

Bên trong của thiết bị sau khi tháo rời màn hình, ta có thể thấy được bộ phận tạo rung và jack cắm tai nghe. Một tấm kim loại được lót vào vị trí của nút cảm biến vân tay để giảm lực bấm và chống thấm nước.

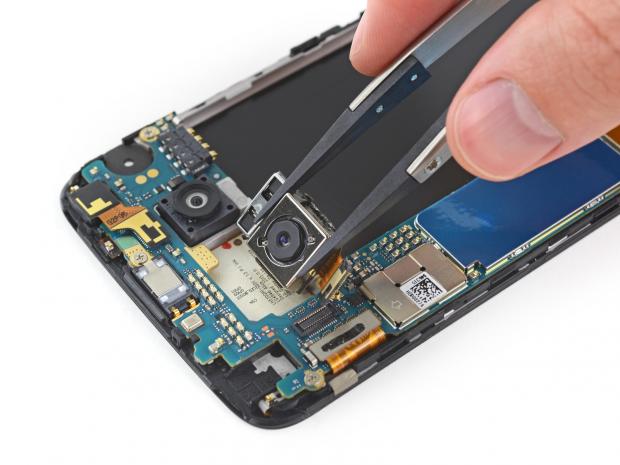

Hai camera của LG G5, camera chính có độ phân giải lên tới 16 megapixel, hỗ trợ tính năng ổn định hình ảnh quang học. Camera phụ độ phân giải 8 megapixel có chức năng hỗ trợ nới rộng góc chụp

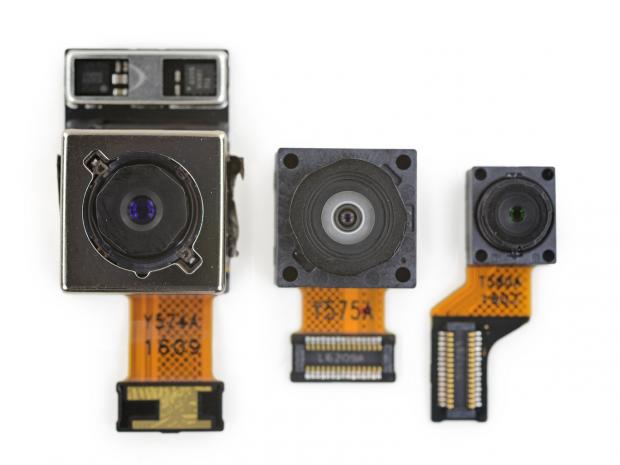

Cận cảnh tất cả các camera của LG G5 sau khi gỡ khỏi bo mạch chủ, từ trái sang:

 Camera chính 16 megapixel khẩu độ f / 1.8 gắn liền với bộ cảm biến ảnh 1 / 2,6.

Camera phụ 12 megapixel góc chụp 135 độ, khẩu độ f / 2.4

  Camera trước 8 megapixel

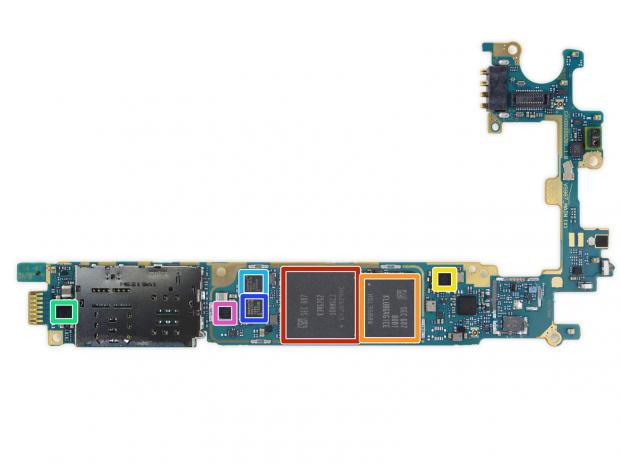

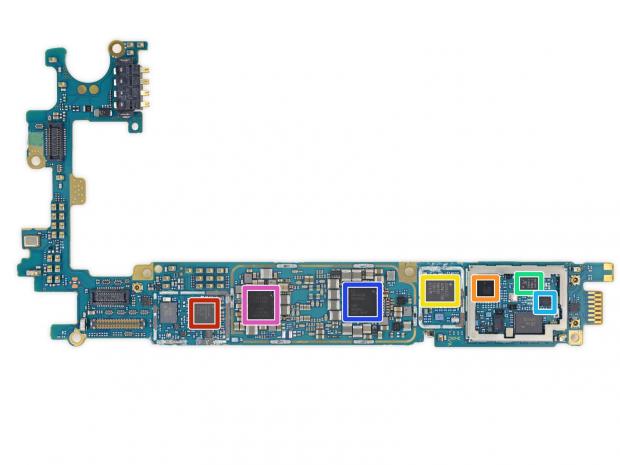

Phía trên bo mạch chủ của LG G5, các màu sắc được khoanh ô vuông diễn tả:

Màu đỏ: RAM 4 GB đến từ Samsung ở trên và bên dưới là bộ vi xử lý Snapdragon 820 do Qualcomm sản xuất

Màu cam: Bộ nhớ trong 32GB của Samsung

Màu vàng: chip NFC

Màu xanh lá: Linh kiện hỗ trợ chế độ sạc nhanh Quickcharge 3.0 của Qualcomm

Màu xanh dương: bộ điều khiển USB-Type C

Màu hồng: bộ phận hỗ trợ âm thanh của Qualcomm



Bên dưới bo mạch chủ của LG G5, các màu sắc được khoanh ô vuông diễn tả:

Màu đổ: chip kết nối Wi-Fi

Màu cam: bộ thu phát kết nối LTE của Qualcomm

Màu vàng: Ampli điện đa tần

Màu xanh lá: Ampli mô-đun LTE

Màu xanh dương và màu hồng đều là IC quản lí nguồn điện

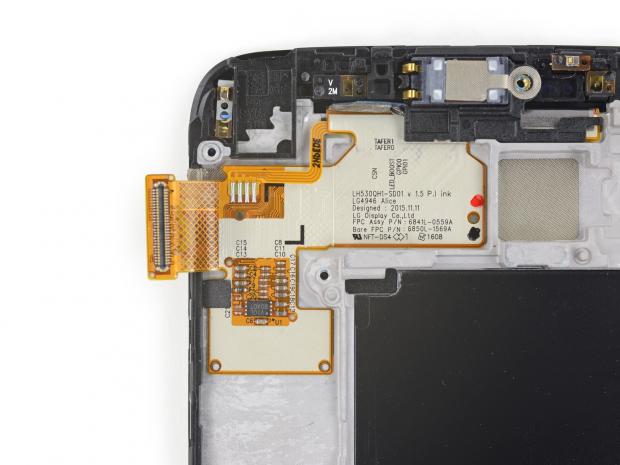

Màn hình và các cáp màn hình do chính LG sản xuất

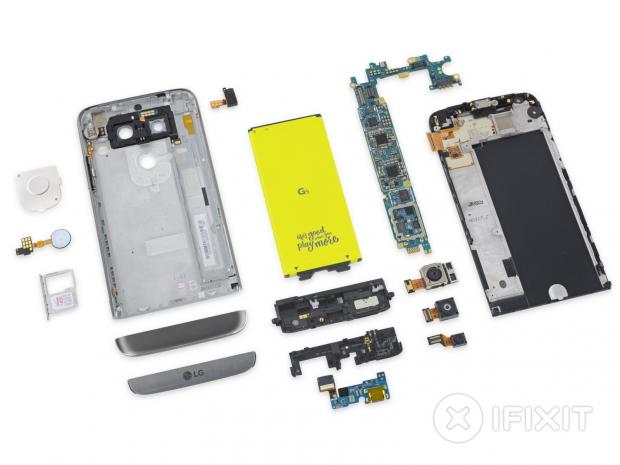

Tổng quan toàn bộ các linh kiện của LG G5



Sau khi mổ bung thiết bị, iFixit quyết định chấm cho LG G5 tới 8 điểm (theo thang điểm 10) về độ dễ sửa chữa vì sản phẩm này sử dụng pin trượt, điều này hỗ trợ khách hàng thay pin được sau khi sử dụng một thời gian dài. Không những thế, G5 chỉ có rất ít ốc vít và không dán bằng keo, khiến việc mở bung thiết bị trở nên đơn giản hơn. Sản phẩm còn đạt chuẩn Phillips # 00, nghĩa là các công cụ để tháo máy đều rất dễ kiếm. Điểm trừ duy nhất là màn hình LCD khó tháo rời sẽ khiến người sử dụng vấp phải chút khó khăn để thay mới trong trường hợp bị vỡ màn hình.



AnhNQ

Theo: iFixit
