Mổ bung máy Bphone 2017: Mạch đẹp, gọn gàng, tinh xảo, màng chống nước dạng lưới

Hôm nay mình nhờ anh Hiệp bên Nhật Huy Mobi mở giúp Bphone 2017, bung máy ra để xem nội thất bên trong máy thế nào. Đây cũng chính là chiếc máy mà hôm trước mình đem đi nhúng nước.
Mổ bung máy Bphone 2017: Mạch đẹp, gọn gàng, tinh xảo, màng chống nước dạng lưới

Nhờ có vậy mà trong bài này bạn sẽ thấy có một miếng giấy quỳ đã chuyển sang màu đỏ và thấy luôn một số chỗ trên bo mạch bị oxy hóa vì thấm nước.

Các thông tin quan trọng:

  • Bphone 2017 không dùng ốc mà dùng keo để dán mặt lưng. Phải khò nhiệt cho keo giãn ra rồi mới nạy nắp lưng ra được.
  • Bo mạch chính được hoàn thiện rất đẹp và chỉnh chu.
  • Bo mạch chính được dán lên mặt trước mặt keo.
  • Pin cũng được dán bằng keo lên mặt trước của máy.
  • Khung máy bằng kim loại, mặt bên trong nắp lưng cũng bằng kim loại.
  • Logo BKAV được in lên hầu hết các linh kiện của máy.
  • Không có ron chống nước.

Ảnh chụp quá trình mở máy:

Dùng máy khò nhiệt để khò cho keo giãn ra

Dùng dao lam để nạy nắp lưng

Sau một hồi nạy khá vất vả thì nắp lưng đã bung ra

Mảng màu trắng là bo mạch anten của Bphone 2017, bo mạch làm bằng nhựa

Bphone 2017 dùng ốc lục giác để cố định các linh kiện bên trong máy

Các miếng kim loại (Shield) có tác dụng bảo vệ linh kiện, chống nhiễu sóng, giúp nội thất nhìn đẹp và gọn gàng

Pin được in thông tin bằng tiếng Việt

Sau khi tháo tiếp lớp vỏ ở cạnh dưới sẽ thấy bo mạch chứa USB-C và microphone

Chi tiết màu đỏ trong hình đó là giấy quỳ, do máy này đã bị vào nước nên giấy quỳ chuyển sang màu đỏ. Các kỹ thuật viên dùng cách này để xác định một chiếc máy trước đó đã bị vào nước hay chưa

Lấy khe SIM

Tháo các tấm Shield

Đây là bo mạch chính của Bphone 2017

Tiếp tục khò nhiệt để tháo bo mạch

Đã tách được bo mạch, tháo bo mạch dễ hơn tháo nắp lưng

Hình chữ nhật màu xám ở phía bên phải chính là keo dán giữa bo mạch với mặt trước

Tiếp tục tháo pin, pin được dán bằng keo, tháo ra tương đối dễ bằng cách nạy, không cần khò nhiệt

Khung máy (mặt trước)

Tấm vỏ sau: mặt bên trong được làm bằng kim loại, mặt bên ngoài được ốp kính, chiều dày tổng thể rất mỏng

Toàn bộ linh kiện bên trong Bphone 2017

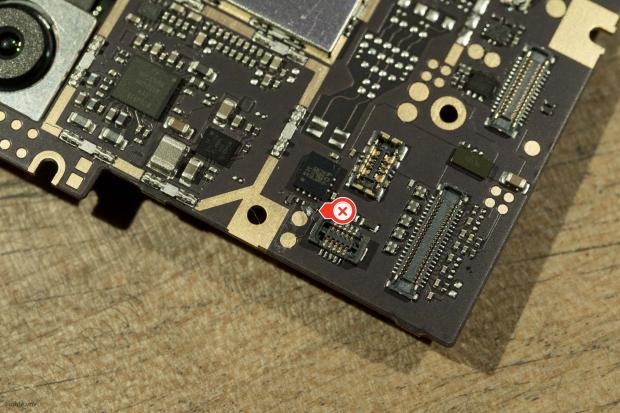

Bonus thêm hai tấm hình chụp vị trí bị oxy hóa (do máy bị ngâm nước) trên bo mạch chính của Bphone 2017:
